{Technique de chasse} piège lumineux - LED + bateries

[Simon]

Autant pour moi!! J'avais mal interprété le "dépoli" (j'devais pas être bien réveillé ).

Simon.

[Nico]

en attendant de l'essayer comme piège, je utilise le montage pour la macro photo et c'est super comme lumière complémentaire.

Par contre, mes connaissances en électronique étant presque nulles, je me pose une question: losrque je mets 2 led en série la 1ere ne s'éclaire pas mais la deuxième si; mais les mêmes led en parallèle s'allument
pourquoi je ne peux pas les mettre en série (une pile de 4.5 V, une résistance de 27 ohms 2 led blanches)

Pour le printemps j'ai préparé le même système mais avec 4 led UV. Je vous tiendrais au courant des résultats

NP

[alastor]

Didier nous a expliqué plus haut que chaque diode a besoin de 3,5v pour fonctionner.

dans ton cas si tu en met deux en série, il faut 7v, si tu les met en parallèle : 3,5v, car alors chacune est branchée indépendamment à la source de courant.

[Nico]

autant pour moi

parfois je lis un peu trop vite ...

merci pour le tuyau simple, ca fait 4 jours que je me creuse le peu de cervelle pour comprendre

[alastor]

Est-ce que les costauds en électronique pourraient nous dénicher un petit schéma d'un montage détectant la lumière du jour pour allumer la LED le soir et l'éteindre le matin (inutile que ça fonctionne dans la journée, ainsi ça durera plus longtemps).

Il serait souhaitable que ça soit très simple (on est pas des pro) et très économique (car si c'est vu, ça peut être embarqué par quelqu'un).

Merci d'avance ....

[Dom']

L'idée est séduisante, mais l'économie de piles pas forcément au bout du chemin.

En effet, je crains fort que la consommation d'un interrupteur crépusculaire même très simple (sans relais électromécanique) soit voisine de celle de la led. A sa propre consommation s'ajoute bien sûr celle de la led la nuit.

Mais seul un pro peut répondre et nous donner les chiffres en mA.

[Didier]

Bonjour,

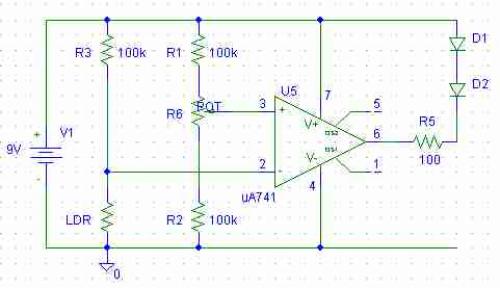

un schéma vite fait et non testé ... mais qui donne le principe

ref:1360
Le courant consommé par les deux ponts de résistance est négligeable, celui par l'amplificateur opérationnel est de l'ordre de 3mA, à comparer aux 20mA passant dans les LED.
Le potentiomètre est là pour règler le seuil de déclenchement. Dans l'absolu, on peut supprimer les deux résistances R1 et R2 et mettre un potar de l'ordre de 100Ko linéraire.
L'amplificateur opérationnel est de la famille 741 et pourrait s'appeler µA741, LM741 etc ...
La LDR est une résistance variant en fonction de la lumière. Sa valeur devrait osciller entre 10Ko en pleine lumière et 100Ko dans l'obscurité.
Cordialement.
Didier.

[entomofou]

Et ben, faut s'accrocher.

Pour un non pratiquant (l'électronique), c'est du chinois (ancien!).

Tout ça pour dire que je suis perdu, etq ue je vais certainement en rester à la chasse au drap!! :P

Stéphane

[Morpion]

Pour l'interrupteur crépusculaire j'ai trouvé ce montage ci qui m'a l'air plus simple à construire.
http://ogloton.free.fr/realisations_min ... r_lum.html

Par contre étant donné que je ne suis pas un foudre de guerre en éléctronique c'est peut-être pas ce qui convient

[Melipone]

Pour l'interrupteur crépusculaire j'ai trouvé ce montage ci qui m'a l'air plus simple à construire.
http://ogloton.free.fr/realisations_min ... r_lum.html

Par contre étant donné que je ne suis pas un foudre de guerre en éléctronique c'est peut-être pas ce qui convient

Alastor, plus simple que ce que tu m'as demandé de faire "traduire"... comment se fait le "reset", par contre ?
